Патрон сигнальный ночного и дневного действия (ПСНД)

Описание

Патрон сигнальный ночного и дневного действия (ПСНД)
Технические характеристики
цилиндрическая
коричневый
пластмасса
сигнальный состав
капсюль-воспламенитель терочный
термическое
Патрон применяется в ВВС и предназначен для подачи сигналов бедствия днем и ночью экипажами самолетов и вертолетов, потерпевшими аварию.

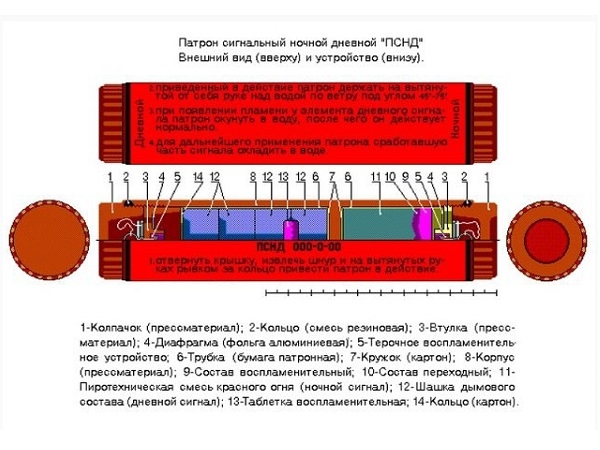

Патрон состоит из пластмассового корпуса, разделенного перегородкой на две каморы для размещения в них элементов дневного и ночного сигналов. На корпусе с обоих сторон навинчены пластмассовые крышки с резиновыми прокладками. В одной из камор смонтирован элемент ночного сигнала, состоящий из бумажной оболочки с запрессованной в нее пиротехнической смесью красного огня массой 28 г. Во вторую камору установлен элемент дневного сигнала, состоящий из 4 дымовых шашек и одной таблетки воспламенительной. В качестве средства инициирования в конструкции патрона используются два терочных капсюля-воспламенителя.
СОСТАВ КРАСНОГО ОГНЯ (35-18):
Стронций азотнокислый…………………..Sr(NO3)2……..61+/-3%
Порошок магниевый МПФ-3, МПФ-4…..Mg………………15+/-1%
Поливинилхлорид ПВХ-С74………………Cl………………..14+/-1%
Резинат кальция………………………………Ca……………….8+/-0.5%
Масло индустриальное И-12А………………………………2+/-0.5% .
СОСТАВ ОРАНЖЕВОГО ДЫМА:
Жирорастворимый оранжевый краситель……………58+/-3%
Соль бертолетова………………………………………………..19+/-1.5%
Дициандиамид………………………………………………………20+/-1.5%
Декстрин кислотный…………………………………………….3+/-0.5%
При выдергивании шнура со стороны одной из камор происходит срабатывание терочного капсюля-воспламенителя. Форс пламени от КВ воспламеняет пиротехнический элемент ночного сигнала или воспламенительную звездку пиротехнического элемента дневного сигнала. В результате их срабатывания происходит горение пиротехнической звездки красного огня или образуется облако оранжевого дыма.

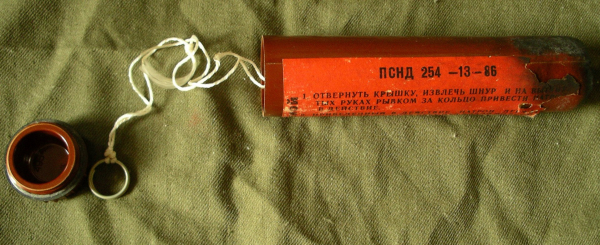

На корпусе патрона имеется бумажная этикетка с инструкцией по его использованию, а также маркировкой следующего содержания: наименование патрона — «ПСНД», номер завода-изготовителя патрона, номер партии, в составе которой патрон изготовлен, год изготовления патрона.
На одной из крышек (со стороны элемента ночного сигнала) имеется углубление для распознавания типа сигнала в ночное время.
