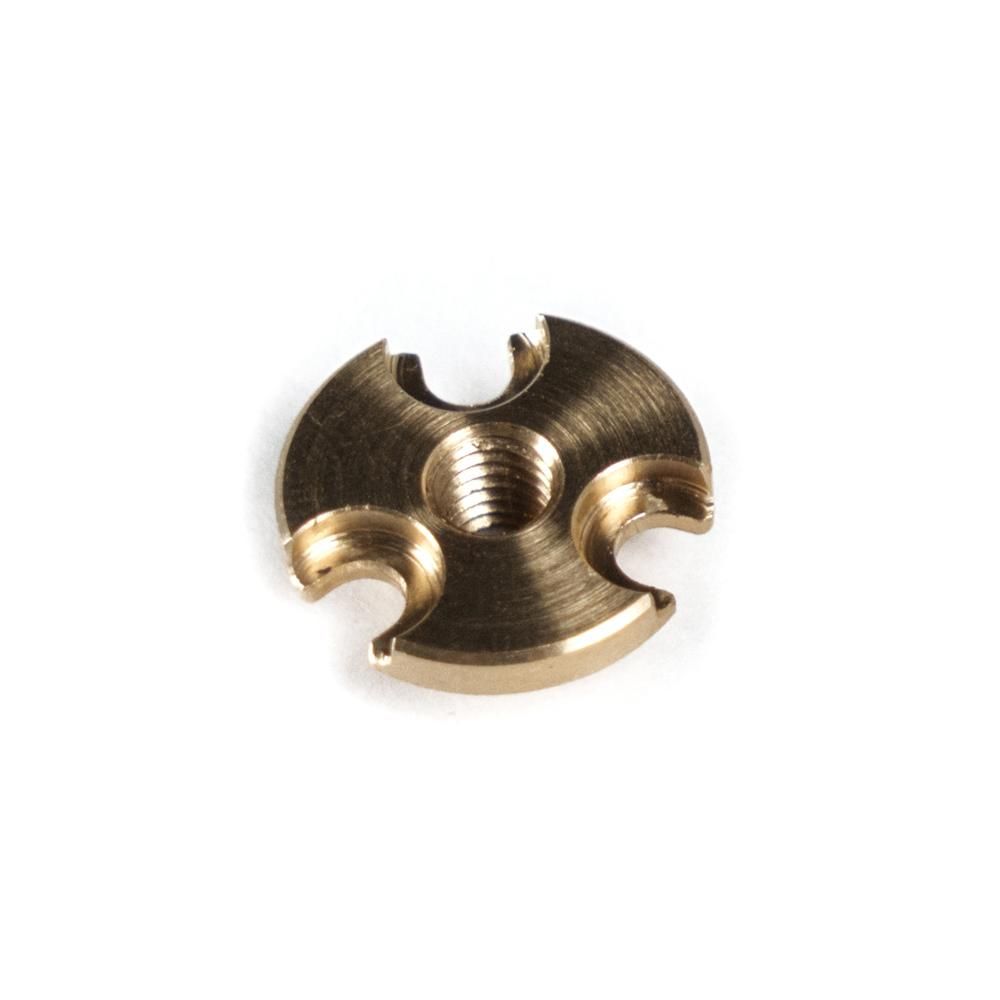

Гайка TSPROF Quick, латунная, трехпозиционная

Описание

Трёхпозиционная латунная гайка для зажимов TSPROF Quick. Предназначена для минимизации разницы расстояний между губками на каждом из зажимов.

Инструкция по регулировке трёхпозиционной гайки.

Для регулировки расстояния между губками зажимов TSPROF Quick выполните следующие действия

1. Разблокируйте зажимы
2. Отрегулируйте фиксацию на каждом из зажимов таким образом, чтобы расстояние между губками при фиксации было максимально приближено к одинаковым значениям.
3. Приложите зажимы друг к другу и разблокируйте один из них.
4. При помощи шестигранной отвёртки 2 мм выкрутите на гайке стальной винт, фиксирующий её положение.
5. Отрегулируйте положение гайки. Вращение по часовой стрелке уменьшит расстояние между губками, против часовой стрелки – увеличит.
6. Заблокируйте эксцентриками оба зажима и проверьте расстояние между губками.
7. В случае необходимости, повторите регулировку.

Смещение гайки в любую сторону на треть полного оборота изменяет расстояние между губками примерно на 0,6 мм.

Допустимые отклонения расстояния между губками при фиксации в одинаковом положении составляют:
0,8 мм для зажимов TSRPOF Quick
0,6 мм для зажимов TSPROF Quick филейный
